ATIM ACW/LW8-DIND21 2xDI / 1xDO LoraWan SENSOR

Name: ATIM ACW/LW8-DIND21 2xDI / 1xDO LoraWan SENSOR
SKU: ACW/LW8-DIND21
Price: 219.0 EUR
Availability: InStock

(0 beoordeling)

ACW/LW8-DIND21 is een DIN‑rail module met 2 digitale ingangen, temperatuurmeting & multilijn‑pulsteller. De gemeten data worden draadloos verzonden via LoRaWAN® 868 MHz. Dankzij zijn 10–30 Vdc voeding, shock‑alarm, Modbus frame‑opbouw, remote configuratie is dit toestel plug‑&‑play en ideaal voor professionele IoT‑toepassingen.

219,00 € (Exclusief btw)

Aan winkelmandje toevoegen Koop nu

Algemene voorwaarden
Verzending: 2-3 werkdagen

Detectie van relaisstatus & industriële metingen

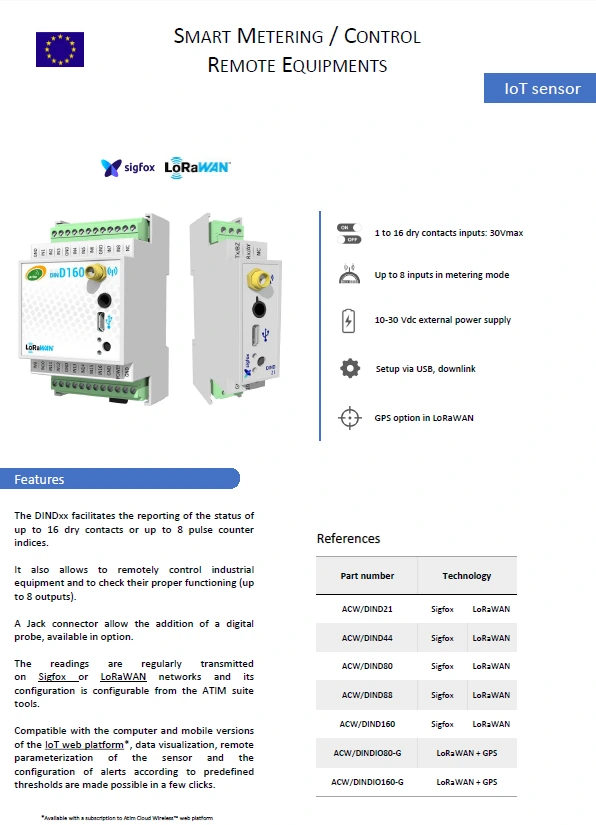

De DINDxxx maakt het mogelijk om de uitgangstoestanden van maximaal 16 ToR-uitgangen te rapporteren. De meetwaarden worden regelmatig verzonden via Sigfox- of LoRaWAN-netwerken en de configuratie kan worden ingesteld via de tools van de ATIM-suite.

Compatibel met de computer- en mobiele versies van het IoT-webplatform: met een paar muisklikken kunt u gegevens visualiseren, de sensor op afstand instellen en waarschuwingen configureren op basis van vooraf gedefinieerde drempelwaarden.

Installatie en inbedrijfstelling zijn in minder dan 10 minuten voltooid: Plug & Play.

De ACW-DINDxxx wordt veel gebruikt in steden, de industrie en ‘connected’ gebouwen en is geschikt voor tal van toepassingen, zoals:

Het aansluiten van de automatisering van een productielijn: analyseer het aantal en het tijdstip van stilstanden
Het aansluiten van de openbare verlichting van een stad: stel zeer snel vast wanneer er een stroomstoring is in een sector of wijk
Het verbeteren van de productiviteit op bouwplaatsen door storingen in apparatuur op te sporen

Producteigenschappen

Parameter	Waarde
Afmetingen	53 x 67 x 95 mm
Antenne	Extern via SMA-connector
Temperatuur	-20°C tot +55°C (bedrijf)
	-40°C tot +70°C (opslag)
Montage	DIN-rail
Voeding	1x voeding, 10-30 V DC
Verbruik	100 mA
Digitale ingangen met droog contact (DIND160)	- 16 configureerbare ingangen - Alarm bij statuswijziging - 8 configureerbare meters op eender welke ingang (4 meters vóór versie V1.2.0) - Configuratie van 4 groepen ingangen mogelijk
Digitale ingangen met droog contact (DIND80 en DIN88)	- 8 configureerbare ingangen - Alarm bij statuswijziging - 8 configureerbare meters op eender welke ingang - Activering van een groep ingangen mogelijk
Digitale ingangen met droog contact (DIND44)	- 4 configureerbare ingangen - Alarm bij statuswijziging - 4 configureerbare meters op eender welke ingang - Activering van een groep ingangen mogelijk
Digitale uitgangen met droog contact	- DIND88: 8 uitgangen aangestuurd via downlink - DIND44: 4 uitgangen aangestuurd via downlink
Configuratie via	USB-poort of downlink
Alarm	Loswrikken / schok
Frequentie	865 – 870 MHz
Vermogen	25 mW (14 dBm)
Datasnelheid	Sigfox: 100 bit/s LoRaWAN: 300 bit/s tot 10 kbit/s
LoRaWAN	Klasse C

Elektrische kenmerken
Parameter	Min.	Type / voorwaarden	Max.
Voedingsspanning (V)	10 V		30 V
Verbruik bij zenden (mA)		Voorwaarde: - 12 V voedingsspanning - Alle uitgangen uitgeschakeld	60 mA – Sigfox 60 mA – LoRaWAN
		Voorwaarde: - 24 V voedingsspanning - Alle uitgangen uitgeschakeld	35 mA – Sigfox 30 mA – LoRaWAN
Verbruik bij ontvangst (mA)		Voorwaarde: - 12 V voedingsspanning - Alle uitgangen uitgeschakeld	50 mA – Sigfox 30 mA – LoRaWAN
		Voorwaarde: - 24 V voedingsspanning - Alle uitgangen uitgeschakeld	30 mA – Sigfox 20 mA – LoRaWAN
Stand-byverbruik (mA)		Voorwaarde: - 12 V voedingsspanning - Alle uitgangen uitgeschakeld	20 mA – Sigfox N.v.t. – LoRaWAN
		Voorwaarde: - 24 V voedingsspanning - Alle uitgangen uitgeschakeld	15 mA – Sigfox N.v.t. – LoRaWAN
Hoge ingangsniveauspanning (V)	2,8 V	met Pull-Down	30 V (aanbevolen)
	2,3 V	met Pull-Up
Lage ingangsniveauspanning (V)	0 V	met Pull-Down	1,3 V
		met Pull-Up	0,15 V
Spanning van de uitgangen (V)	10 V	Voedingsspanning	30 V
Stroom van de uitgangen (mA)			250 mA

Elektrische kenmerken
Parameter	Min.	Type / voorwaarden	Max.
Voedingsspanning (V)	10 V		30 V
Verbruik bij zenden (mA)		Voorwaarde: - 12 V voedingsspanning - Alle uitgangen uitgeschakeld	60 mA – Sigfox 60 mA – LoRaWAN
		Voorwaarde: - 24 V voedingsspanning - Alle uitgangen uitgeschakeld	35 mA – Sigfox 30 mA – LoRaWAN
Verbruik bij ontvangst (mA)		Voorwaarde: - 12 V voedingsspanning - Alle uitgangen uitgeschakeld	50 mA – Sigfox 30 mA – LoRaWAN
		Voorwaarde: - 24 V voedingsspanning - Alle uitgangen uitgeschakeld	30 mA – Sigfox 20 mA – LoRaWAN
Stand-byverbruik (mA)		Voorwaarde: - 12 V voedingsspanning - Alle uitgangen uitgeschakeld	20 mA – Sigfox N.v.t. – LoRaWAN
		Voorwaarde: - 24 V voedingsspanning - Alle uitgangen uitgeschakeld	15 mA – Sigfox N.v.t. – LoRaWAN
Hoge ingangsniveauspanning (V)	2,8 V	met Pull-Down	30 V (aanbevolen)
	2,3 V	met Pull-Up
Lage ingangsniveauspanning (V)	0 V	met Pull-Down	1,3 V
		met Pull-Up	0,15 V
Spanning van de uitgangen (V)	10 V	Voedingsspanning	30 V
Stroom van de uitgangen (mA)			250 mA

Kenmerken van ingangen en tellers

Parameter	Min.	Type / voorwaarden	Max.
Frequentie van ingangen of tellers (Hz)		Voorwaarde: - Cyclische rapportage op 50% - Filtertijd 1 ms	400 Hz
Contactdender-filtertijd	1 ms	Opmerking: configureerbare waarde.	255 ms
Nauwkeurigheid contactdender-filtertijd	-1 ms	Opmerking: om een minimale filtertijd van 1 ms te garanderen, moet de filtertijd op 2 ms worden ingesteld.	0 ms
Grootte van tellers		4 bytes

Afmetingen

Enige uitleg over de typenummers:

	Digitale Ingangen	Dry Contact Digitale uitgangen
DIND21	2	1
DIND40	4	0
DIND44	4	4
DIND80	8	0
DIND88	8	8
DIND160	16	0

	Configureerbaar per groep van 4
	Gewone digitale ingang
	Teller ingang
