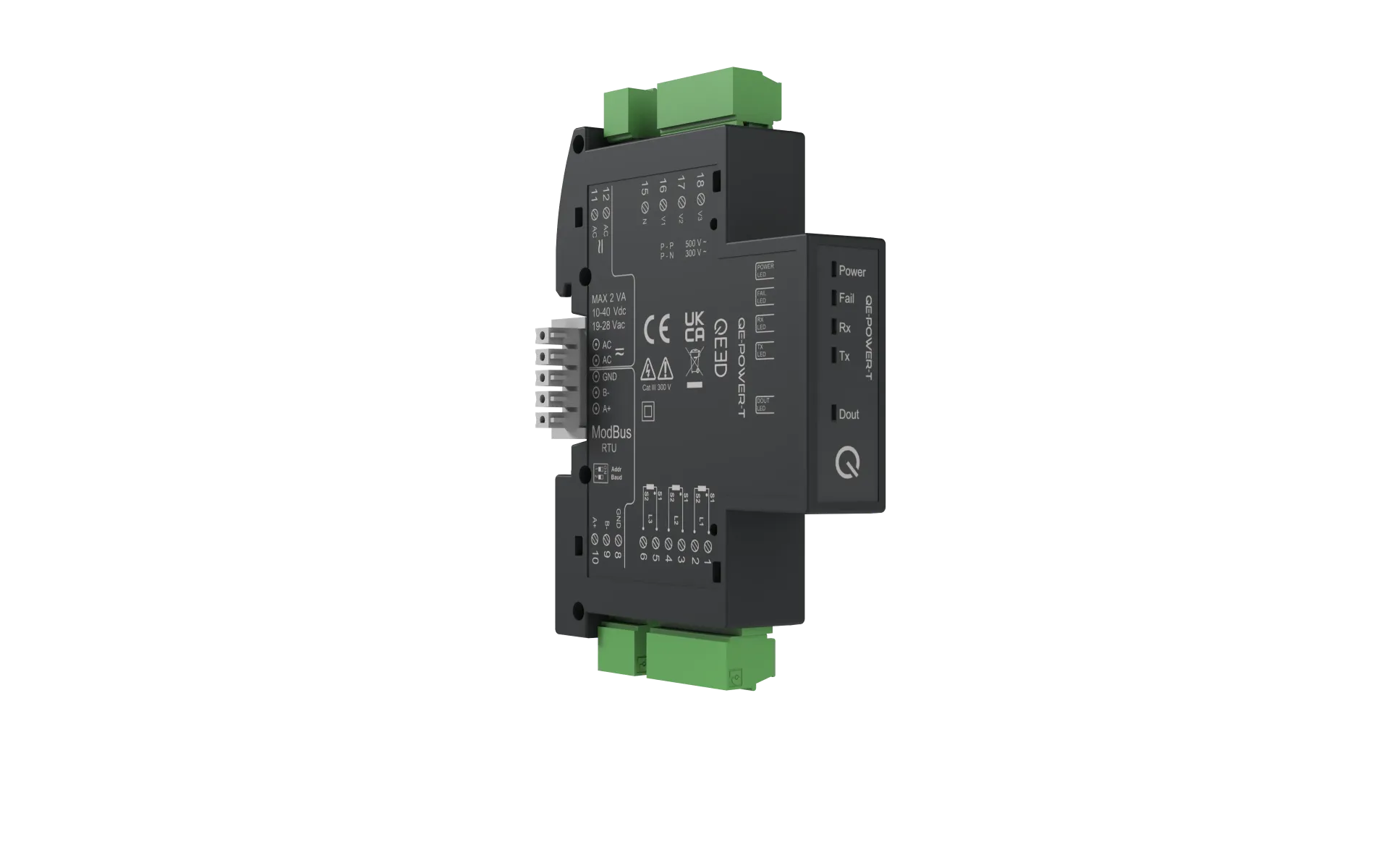

QEED QE-POWER-T-PLUS ANALYSEUR DE RÉSEAU STANDARD TRIPHASE

QEED QE-POWER-T-PLUS ANALYSEUR DE RÉSEAU STANDARD TRIPHASE

Name: QEED QE-POWER-T-PLUS ANALYSEUR DE RÉSEAU STANDARD TRIPHASE
SKU: QE-POWER-T-PLUS
Price: 230.0 EUR
Availability: InStock

(0 avis)

ANALYSEUR DE RÉSEAU TRIPHASE - 17,5 mm Répond aux EXIGENCES DE QUALITÉ DE L'ÉNERGIE Entrée de transformateur de courant universelle : 1/5 A – 333mV – capteurs Hall - Rogowski Le plus petit analyseur de réseau triphasé pour toutes les sondes de courant actuelles. Prêt à être connecté à votre système de surveillance/datalogger via RS485 Modbus RTU Contact numérique configurable disponible. Trois versions pour répondre à tous vos besoins QE-POWER-T-STD , QE-POWER-T-PLUS, QE-POWER-T-PRO

230,00 € (Hors taxes)

Ajouter au panier Acheter maintenant

Conditions générales
Expédition : 2-3 jours ouvrables

· Compteur d'énergie triphasé avec entrée de courant universelle : transformateurs de courant avec sortie en tension ou en courant peuvent être utilisés sur les mêmes entrées.

· Montage sur rail DIN, parfait pour les panneaux électriques.

· Équipé d'une sortie série RS485 Modbus RTU pour le transfert de valeurs de mesure rden

· une sortie numérique pour les alarmes. Configuration via un logiciel gratuit.

Caractéristiques du compteur

· Équivalent à la classe 0,5S (KWh) de EN62053-22

· Équivalent à la classe 0,5S (KVARh) de EN62053-24

· Précision ±0,5% RDG

· Entrée universelle pour mesure de courant : 1/5 A ou 0...333mV ou sonde Rogowski

· Compteur d'énergie

· Mesures TRMS de formes d'onde sinusoïdales déformées (tensions/courants)

· Mesure de courant du conducteur de neutre

· Une sortie numérique (mosfet) pour alarmes

· Sortie série RS485

· Alarmes signalées par LED à l'avant

· Dimensions : 1 module DIN

Trois variantes disponibles :

QE- POWER-T-STD

QE-POWER-T-Plus

QE-POWER-T-PRO

Notre offre de mesures de puissance.

Voir tout

ANALYSEUR DE RÉSEAU TRIPHASE - 17,5 mm

QE-POWER-T - Technische specificaties

Précision (@25°C, 50 Hz)

Paramètre	Référence	QE-POWER-T
TENSION	(Un : 230/400 V)	±0,5% de la lecture (10...100% Un)
COURANT	(In = 5 A)	±0,5% de la lecture (5...100% In)
FRÉQUENCE		±0,1 Hz de 40...70 Hz
PUISSANCE	ACTIVE	±0,5% de la lecture
PUISSANCE	REACTIVE	±0,5% de la lecture
ÉNERGIE	ACTIVE	Classe C selon EN50470-1/3 ou classe 0,5 S selon EN62053-22
ÉNERGIE	REACTIVE	Classe 0,5 S selon EN62053-24

Overige kenmerken

Caractéristique	Valeur
PUISSANCE ENREGISTRÉE	< 500 mW @ 24 V CC
VITESSE D'ÉCHANTILLONNAGE	6400 Hz @ 50 Hz
BAUDRATE RS485	de 1200...115200 bauds (standard 9600)
DÉRIVE THERMIQUE	< 100 ppm/°C
TEMPÉRATURE DE FONCTIONNEMENT	-10°C...+60°C
TEMPÉRATURE DE STOCKAGE	-20°C...+85°C
HUMIDITÉ RELATIVE	10...90%, non-condensant
ALTITUDE	Jusqu'à 2000 m au-dessus du niveau de la mer
SYSTÈME DE MONTAGE	Sur rail DIN, préparé pour montage sur système T-BUS
CONNEXIONS	4 connecteurs amovibles : 2-, 3- et 6-broches avec prise 3,5 mm ; 4-broches avec prise 5,08 mm
DIMENSIONS	93 x 17,5 x 68,3 mm (sans connecteurs)
POIDS	60 g
DIP-SWITCH	2-broches (baudrate et adresse) pour connexion avec le logiciel de configuration FACILE
LED	5 leds : Alimentation (vert), Comm (jaune), TX et RX (rouge), contact numérique (vert)
RÉFÉRENCES NORMATIVES	EN61000-6-2; EN61000-6-4; EN61000-4-2; EN61000-4-3; EN61000-4-4; EN61000-4-5; EN61000-4-6; EN61010-1; EN61010-2-30

Meting / functie	STD
I rms, V rms	Oui
I pk, V pk par phase	Oui
P, P1, P2, P3: puissance active (W)	Oui
Q, Q1, Q2, Q3: puissance réactive (VAR)	Oui
S, S1, S2, S3: puissance apparente (VA)	Oui
Fréquence	Oui
Facteur de puissance total et par phase (inductif/capacitif)	Oui
Énergie (kWh) total et par phase	Oui
Énergie bidirectionnelle (kWh), positive et négative, par phase et total	Oui
Énergie active et réactive (kVARh) - inductif/capacitif - total et par phase	Oui
Facteur de crête total et par phase	Oui
Tanφ, par phase et moyenne (inductif/capacitif)	Oui
Facteur de puissance moyen, total et par phase	OUI
Facteur de puissance de distorsion (inductif/capacitif) par phase/moyenne	OUI
THD (V, I)	OUI
Mesure de puissance: minimum, moyenne et maximum par phase et total	OUI
Surveillance de l'ordre de phase	OUI
Demande maximale sur 15 minutes, total et par phase	OUI
Moment où la demande maximale se produit (par mois), total et par phase	OUI
Temps au-dessus d'une valeur seuil, total et par phase	OUI
Facteur K (IEEE Standard 1100-1992)	OUI
Analyse des harmoniques jusqu'à la 63e harmonique	Non
Analyse des interharmoniques jusqu'à la 63e harmonique	Non
SAG / SWELL - interruption de tension	Non
