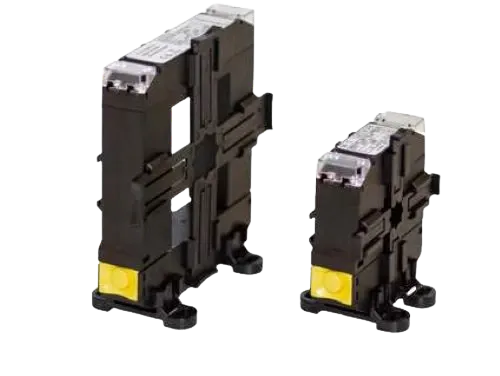

Doorvoervenster 20 x 30 mm Secundaire stroom 1A / 5A
MEETBEREIK VAN 125 A TOT 400 A.
Schuifregelaars voor het centreren van de geleider.
Inclusief steunbeugels.
Verkrijgbaar met standaard secundaire 1A/5A.
ALGEMENE KENMERKEN
Materiaal: UNE21031 V0 Zelfdovend
Thermische klasse B (130 °C)
Opslagtemperatuur: -40 °C... +85 °C
- Relatieve vochtigheid: 15%...85% niet-condenserend
- Werkfrequentie: 50/60 Hz
- Isolatieklasse: 3 kV
- Korte thermische stroom (Ith): 60 In
- Maximale stroom op de primaire zijde: 2,5 Ith
- Testspanning: 0,72 kV wisselstroom/wisselstroom
- Norm: IEC/EN 61869-2
- Aansluitingen op de secundaire zijde: dubbele M4-schroef
- Geïntegreerde aansluitingsafdekking
Ons aanbod stroomtransformatoren.
Je dynamische snippet wordt hier weergegeven... Dit bericht wordt weergegeven omdat je niet genoeg opties hebt opgegeven om de inhoud op te halen.
Producteigenschappen
| MERK | Pectech |
| Type | TP-32-125/5 |
| Diameter opening | 20 x 30mm |
| Primaire Stroom | 125A |
| Secundaire Stroom | 5A |
| Overbelasting | 312A |
| Nauwkeurigheid in het bereik van 5-120% | =<3% |
| VA Klasse | CL3 - 1 VA |
| Secondaira aansluiting | Dubbele
M4 schroef S1 Prim - S2 Sec Geïntegreerde klemafdekking |
| Standaard | IEC/EN 61869-2 |
| Nominale Spanning | 720V |
| Isolatie Spanning | 3kV |
| Nominale Frequentie | 50/60 Hz |
| Bedrijfstemepratuur | -15°C...45°C |
| Relatieve Vochtigheid | 15%...85%
, niet condenserend |
| Behuizing |
Zelfdovend :Nylon IEC185, V0 |
| Gewicht | 0.75 kg |
| Ontwerp volgens | IEC/EN 61869-2 |

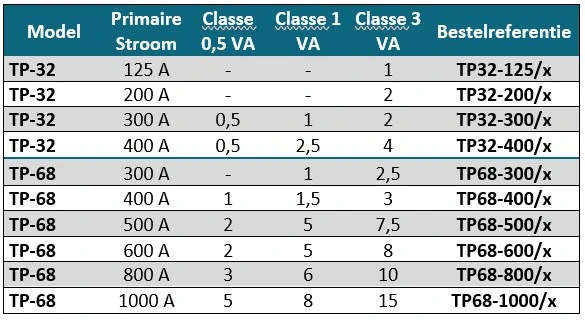

Volledige typelijst

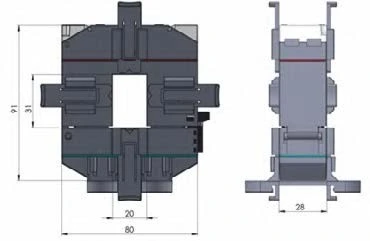

Afmetingen
Nauwkeurigheid
NAUWKEURIGHEIDSKLASSEN VOOR MEETSTROOMTRANSFORMATOREN
Volgens de geldende normen moeten de foutgrenzen van de stroom en de foutgrenzen van de fasehoek van elke transformator binnen de gegevens in de tabel liggen:
