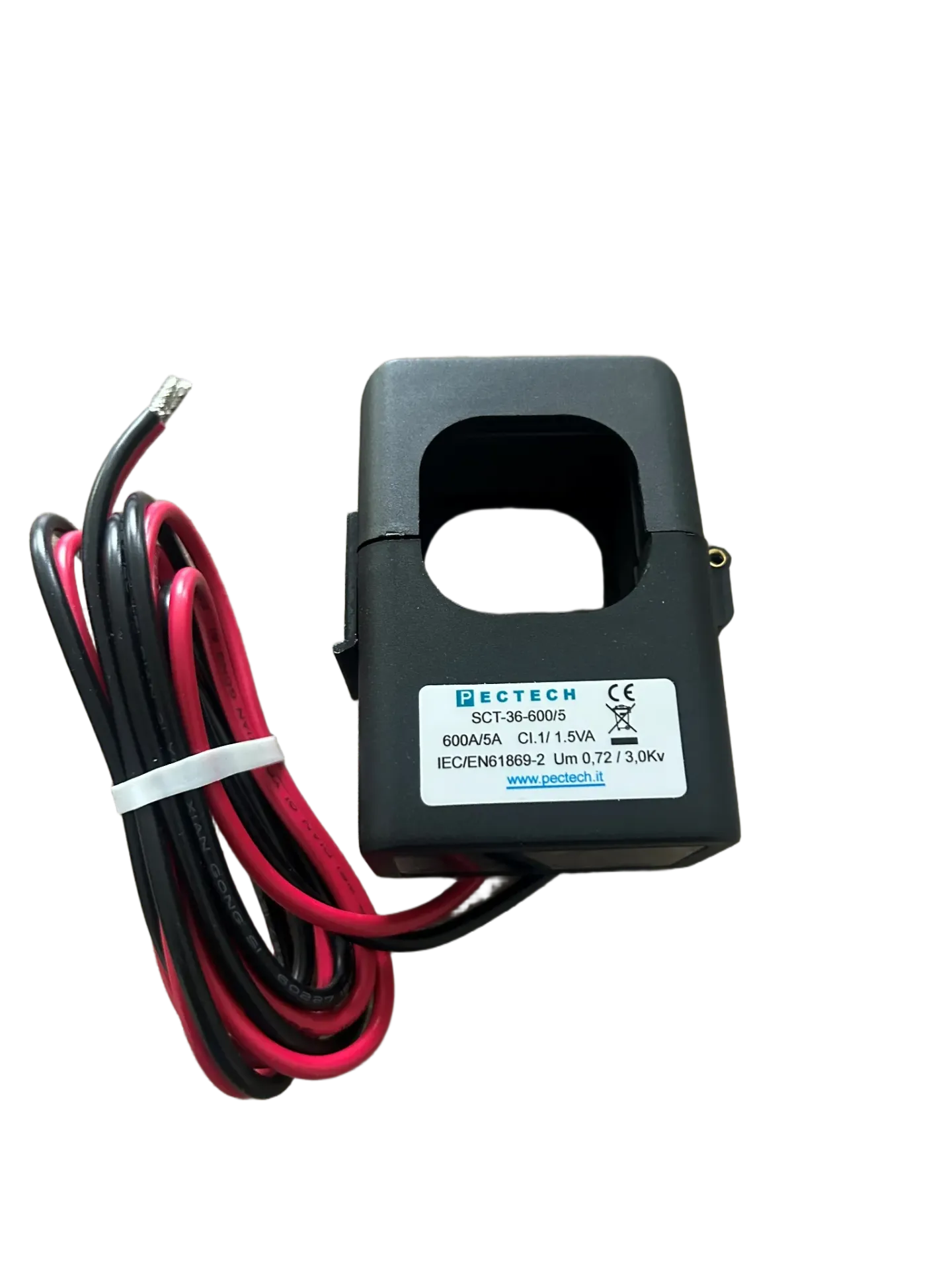

STROOMTRANSFORMATOREN MET OPENGAANDE KERN Doorvoerdiameter 10 mm / 16 mm / 24mm / 36 mm Secundaire 333 mV
Eenvoudig te installeren en voordelig. Ideaal voor
retrofits en energiebewaking.
Opening diameter 10 mm voor stromen tot 50 A / Opening diam.
16 mm voor stromen tot 100 A.
Opening diameter 24 mm voor stromen tot 300 A / Opening diam.
36 mm voor stromen tot 600 A.
Aanbevolen versie voor
installaties op grotere afstanden van het
meettoestel
- Diameter opening: 10mm
- Secundaire stroom 333mV
- Voor alle energiemeters met 333mV secundaire ingang.
- Maakt een eenvoudige, niet ingrijpende installatie mogelijk.
- Geschikt voor retrofit en energiemonitoring.
- Diameter opening 10 mm voor stromen tot 50 A.
Gebruik en keuze van de juiste stroomtransformator
De keuze hangt af van het type toepassing waarmee je te maken hebt: een machine, een retrofit op een bestaand schakelbord, of de behoefte aan een oplossing die ook zonder inspectie goed kan werken.
Master Chips heeft diverse modellen stroomtransformatoren op voorraad om te combineren met uw netwerk analyzers of om aangesloten te worden op de door ons beheerde energiemeters.
Vaak wordt bij het meten van elektriciteitsverbruik de keuze van de stroomtransformator onderschat. Dit kan leiden tot ongemak tijdens de installatie door de operator, tot het introduceren van meetfouten die de energiemeting van onze energiemeter kunnen beïnvloeden. BNekijk onze catalogus voor meertechnische informatie over dit item.
We raden de versie met 333mV secundair aan voor installaties op afstand van het meetinstrument
Producteigenschappen
| MERK | Pectech |
| Type | KSCT-36-400/333 |
| Diameter opening | 36 mm |
| Primaire Stroom | 400A |
| Secundaire Stroom | 333 mV |
| Overbelasting | 720A |
| Nauwkeurigheid in het bereik van 5-120% | =<0,5% |
| VA Klasse | CL0,5 |
| Secondaire aansluiting | 1
mt kabel (18AWG) Rood(S1) en Zwart(S2) |
| Standaard | IEC60044-1 |
| Nominale Spanning | 660V |
| Isolatie Spanning / Isolatieklasse | 2kV / CAT III |
| Nominale Frequentie | 50/60 Hz |
| Bedrijfstemepratuur | -20°C...+50°C |
| Behuizing | Zelfdovend : Nylon IEC185, V0 |
| Gewicht | 0.75 kg |
| Ontwerp volgens | IEC60044-1 |

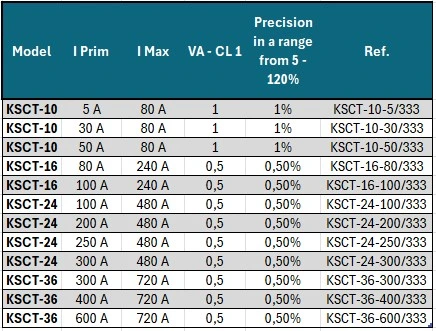

Volledige typelijst
Afmetingen
Nauwkeurigheid
NAUWKEURIGHEIDSKLASSEN VOOR MEETSTROOMTRANSFORMATOREN
Volgens de geldende normen moeten de foutgrenzen van de stroom en de foutgrenzen van de fasehoek van elke transformator binnen de gegevens in de tabel liggen:
