HSCT-41-4V-500 Hall Effect stroomtransformator : 500 A - Uitgang +/- 4 V - Voeding +/-15V DC DIAM: 20mm

(0 beoordeling)
Hall Effect Transfo de courant : 100 A - SORTIE +/- 4 V - Alimentation +/-15V CC DIAM: 20mm
133,00 € 133,00 € (Exclusief btw)
133,00 € (Exclusief btw)

Aan winkelmandje toevoegen Koop nu
Algemene voorwaarden
Verzending: 2-3 werkdagen
Contact

HALL EFFECT  Opengaande AC/DC stroomtransformatoren  HSCT21/HSCT41
 Doorvoerdiameter 21mm of 41 mm  Volgens het HALL-effect principe
De HSCT-sensoren worden gebruikt voor alle toepassingen waarbij gelijkstroom en variabele frequenties (tot 20 kHz) moeten worden gemeten. Bijvoorbeeld voor batterijcontrolesystemen (energieopslag, UPS,  noodstroomvoorzieningen), snelheidsregelaars, voedingsgroepen voor radiostations, vermogenselektronica, enz.
De uitgangssignalen kunnen worden aangesloten op speciale instrumenten, PLC's, enz.

Door gebruik te maken van de Hall-effect-meettechniek met open lus, kunnen ze worden gebruikt met een kern die kan worden geopend, waardoor de sensoren gemakkelijk kunnen worden geïnstalleerd zonder de geleiders los te koppelen. Verwijderbare schroefklemmen maken de installatie uiterst comfortabel.

ALGEMENE TECHNISCHE KENMERKEN
Hulpvoeding: ± 12 of 15 V dc (+/-5%)
Werkfrequentie: van DC tot 25 kHz
Belastingsweerstand: minimaal 10 kOhm
Stroomverbruik bij voeding @ 15 V dc: <16mA
Spanningsuitgang bij nominale stroom Ip = 0: ± 25 mV
Spanningsuitgang bij nominale stroom Ipn: ± 4 V ±1%
Meetnauwkeurigheid: 1%
Lineariteit: 1%
Thermische afwijking van de meting: ± 1 mV/°C
Responstijd 0...90%: <5 μs
Isolatie tussen primair en secundair: 3 kV
Bedrijfstemperatuur: -10°C...70°C
Opslagtemperatuur: -25°C...70°CAansluitingen: Uitneembare klem voor kabel doorsnede 0,2 ÷ 2,5 mm2

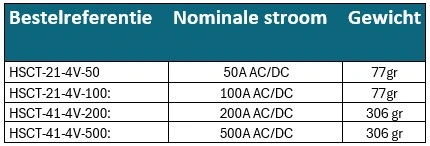

Volledige typelijst


Aansluiting









Uitgangssignaal

Ip:      Primaire stroom
Ipn:    Nominale primaire stroom
0 V:    Referentie voor meting en hulpvoeding
V+:     Positieve hulpvoeding +12…15V
V-:      Negatieve hulpvoeding -12…15V

Vout:  Nominale uitgang ±4 V


Nauwkeurigheid

NAUWKEURIGHEIDSKLASSEN VOOR MEETSTROOMTRANSFORMATOREN

Volgens de geldende normen moeten de foutgrenzen van de stroom en de foutgrenzen van de fasehoek van elke transformator  binnen de gegevens in de tabel liggen:

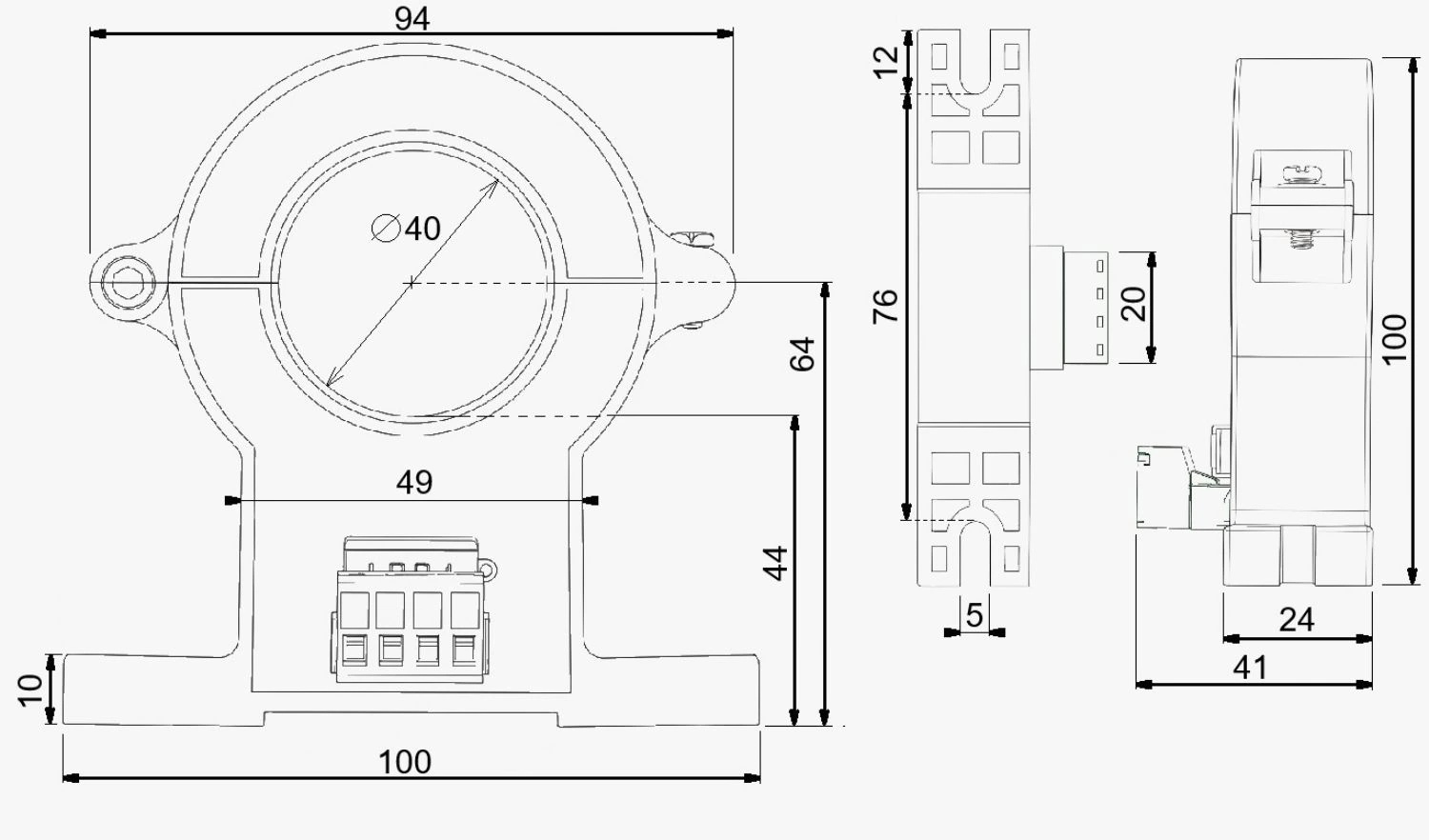

Afmetingen

Technische eigenschappen

Merk: Pectech
Type:  HSCT-41-4V-500
Diameter opening: 41 mm
Primaire stroom: 500 A
Spanningsuitgang bij nominale stroom Ip = 0:  ± 25 mV
Spanningsuitgang bij nominale stroom Ipn:  ± 4 V ±1%
Hulpvoeding:  ± 12 of 15 V dc (+/-5%)
Werkfrequentie:  van DC tot 25 kHz
Belastingsweerstand:  minimaal 10 kOhm
Stroomverbruik bij voeding @ 15 V dc:  <16mA
Meetnauwkeurigheid:  1%
Lineariteit: 1%
Thermische afwijking van de meting:  ± 1 mV/°C
Responstijd 0...90%:  <5 μs
Isolatie tussen primair en secundair:  3 kV
Bedrijfstemperatuur:  -10°C...70°C
Opslagtemperatuur:  -25°C...70°C
Aansluitingen:  Uitneembare klem voor kabel doorsnede 0,2 ÷ 2,5 mm2
