MESURES DISPONIBLES
Connexion RS485 Modbus RTU : bornes 3 (A+), 4 (B-), 1 (GND)
L'appareil fournit des mesures de puissance dans les 4 quadrants. Les conventions de notation utilisées dans le produit sont basées sur la "convention de notation IEC pour le facteur de puissance" et sont résumées dans l'image suivante :
CARACTÉRISTIQUES DU PRODUIT
Puissance active importée/consommée Quadrant 1
W (+)
VAR (+)
PF (+)
Puissance active Produite Quadrant 2
W (-)
VAR (+)
PF (-)
Puissance active exportée/produite Quadrant 3
W (-)
VAR (-)
PF (-)
Puissance active importée/consommée Quadrant 4
W (+)
VAR (-)
PF (+)
À l'aide du logiciel de configuration ou en ajustant les registres prévus à cet effet, les fonctions suivantes peuvent être configurées :
L'adresse Modbus, le débit en bauds, la parité et le temps de réponse peuvent être réglés.
Entrée/sortie
- Méthode de mesure [Reg. 40008]
- Activer le stockage d'énergie dans la mémoire flash [Reg. 40008]
- Canal pour le calcul de fréquence [Reg. 40008]
- Rapport de transformation pour la tension et le courant [Reg. 40009 - 40011]
- Filtrage de mesure [Reg. 40007]
- Seuil d'affichage pour le courant et la puissance [Reg. 40013]
- Choix : “Power factor” a été techniquement traduit par facteur de puissance (PF), c'est le terme néerlandais habituel dans les mesures électriques.
- Utilisation : “Real Power” est ici traduit par puissance réelle . Dans la documentation technique, on utilise souvent puissance active , surtout lorsque l'unité est W.
Trois variantes disponibles :

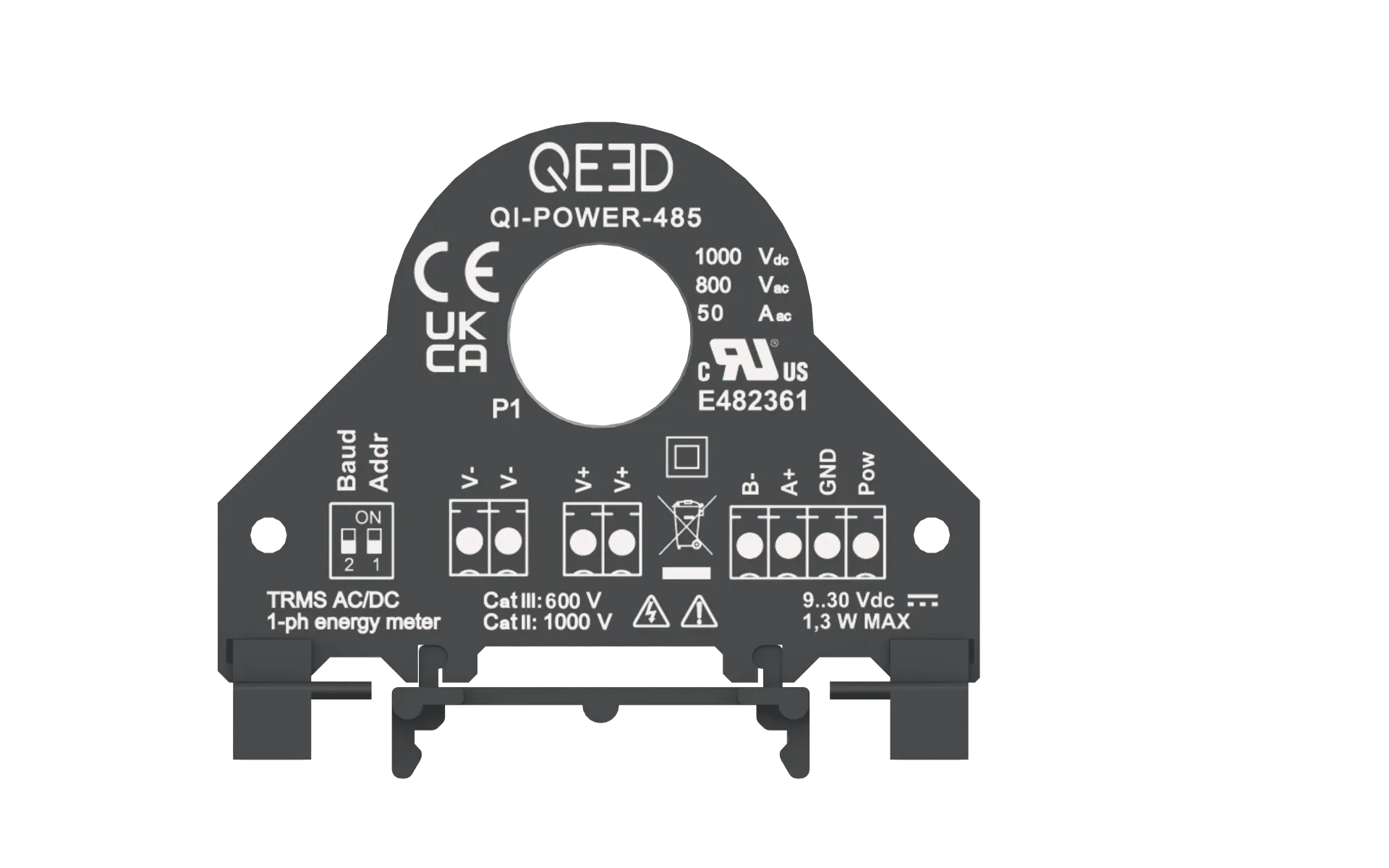

QI- POWER-485-50
QI- POWER-485-100
QI- POWER-485-300
Notre offre de mesures de puissance.
Compteur de puissance monophasé
QE-POWER-T - Spécifications techniques
| QI-POWER-485 / QI-POWER-485-100 / QI-POWER-485-300 – Spécifications techniques | |
| Propriétés électriques | |
| Tension d'alimentation | 9–30 Vdc avec protection contre la polarité inversée et la surchauffe |
| Consommation de courant | 1,3 W |
| Tension de mesure max. | 800 Vac, 1000 Vdc |
| Type de mesure | TRMS (AC) / DC |
| Fréquence de mesure | DC ou 1–400 Hz |
| Classe de précision @25 °C jusqu'à 200 Hz | Tension,
courant, puissance active : <0,5% F.S. Fréquence : ≤0,1 Hz Énergie : ±1% de la valeur mesurée Vpeak, Ipeak : <5% F.S. |
| Facteur de crête | 1,8 (lors de la mesure de courant) |
| Taux d'échantillonnage | 11k échantillons/s |
| Impedance d'entrée | 1 MΩ |
| Catégorie de surtension | Cat
III jusqu'à 600 V Cat II jusqu'à 1000 V |
| Isolation | 3 kV
sur câble non connecté pour mesure de courant 4 kV pour mesure de tension (isolation renforcée par rapport à l'alimentation et interface série RS485) |
| THD | Disponible pour des courants mesurés supérieurs à 15% de F.S. |
| Interface de communication | RS485 Modbus RTU |
| Propriétés de communication | |
| Protocole | Modbus RTU |
| Débit en bauds | 1200–115200 bps (standard 9600) |
| Adresses | 1–247 (standard 1) |
| Format de données | 1 bit de départ, 8 bits de données, AUCUNE/IMPAIRE/PAIRE parité (standard sans parité) |
| Temps de réponse | 1–1000 ms |
| Connexion | Via bornier amovible à 4 pôles |
| Données générales | |
| Température de fonctionnement | -15–60 °C |
| Température de stockage | -40–85 °C |
| Humidité relative | 10–90% non-condensant |
| Altitude | Jusqu'à 2000 m au-dessus du niveau de la mer |
| Coefficient de température | < 200 ppm/°C |
| Degré de protection | IP20 |
Installation électrique : point d'attention
Le conducteur doit être placé aussi près que possible du centre du produit pour garantir une mesure de courant correcte.La direction du courant est indiquée par la désignation P1 et, si présent, par la flèche imprimée sur le produit.
| Caractéristique | QI-POWER-485 | QI-POWER-485-100 | QI-POWER-485-300 |
| Plage de courant AC/DC mesurable | jusqu'à 50 A RMS | jusqu'à 100 A RMS | jusqu'à 300 A RMS |
